                                                                  东莞电工学校告诉你为什么直流适配器有些是带变压器有些只有电路

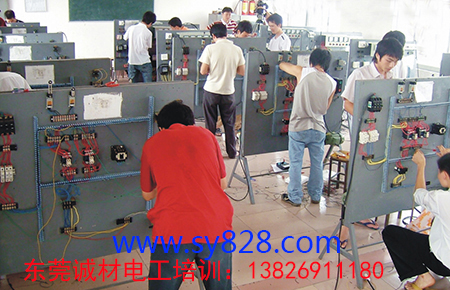

东莞诚材教育开设：电工培训15天学费1300元，电工证年审：250元，电工换证年审：500元，随到随学，包教学会为止，发安监局上岗证；校址：东莞市万江牌楼基公交站台后面诚材教育。东莞诚材教育培训学校，开设：叉车，抱车，铲车，挖掘机，电工，高压电工，焊工，氩弧焊工，二保焊工，空调制冷培训考证，诚材教育培训学校乘车路线：东莞汽车总站乘629、K3、621路车到万江区牌楼基站下车即到诚材教育（万江地税局对面）。

培训内容：电工与电子基础、低压配电安装与维修、电工工艺，交直流单相、正反转控制电路、星三角降压启动控制电路、三相电动机、触电急救、变频器操作电路，多种机床的电路安装与排故、机床电气、电控设备的运行与维护、电工精密仪器的使用和维护等课程，掌握电工上岗作业的必备各项操作技能.采用理论与实操相结合的培训方式，强化理论知识，重视实操训练，教学与实操相结合。

1、拿两种手机充电器做比较，以前的手机充电器很重，因为里面装了个铁芯变压器，它是用两组线圈来组成的，这两组之间一边接220V交流输入，一边12V输出，东莞万江电工培训学校告诉你这之间都互不相通，起到隔离交流电的作用、很安全，但它的能量转换率只能80％吧！当220v交流接入圈数又多双细的（初级）时，硅钢片就呈了导磁体，这又短又粗的（次级）线圈内就得到了感生电流12v交流电。

要想变成5v1A以内的直流电量必须还要进行桥式整流（四个二极管）后再用16V1000uf的滤波电容并联在正负极上，得到比较纯正的直流电。

接下去要有一个7805的稳压集成块把12V直流降为5V1A以内的低压直流供应手机充电。

2、第二种纯电路板的电源，实际它不是纯电路板，东莞万江电工培训学校告诉你它也有个小的高频率的变压器，其它都是由电子元件组成的。

它要把220V交流进入桥式整流滤波后变成约300V的直流，经三极管振荡，再经高频变压器输出，这输出的低压也与高压部位隔离，输出也是安全的。到了输出后再经二极管半波整流后也要滤波，就得到26V左右的电压，经5V稳压管的稳压作用，才变成了5V1A的直流，再经过电容滤波后供手机充电。

3、东莞万江电工培训学校告诉你那种阻容式的电路没有变压器，它的电流小不安全，不允许用于手机充电，只有在手电里可用。
